带齿环形导轨

核心结构与技术参数（带齿专属，精准匹配 2026 产线需求）

1. 核心结构（带齿专利设计，四大模块一体化）

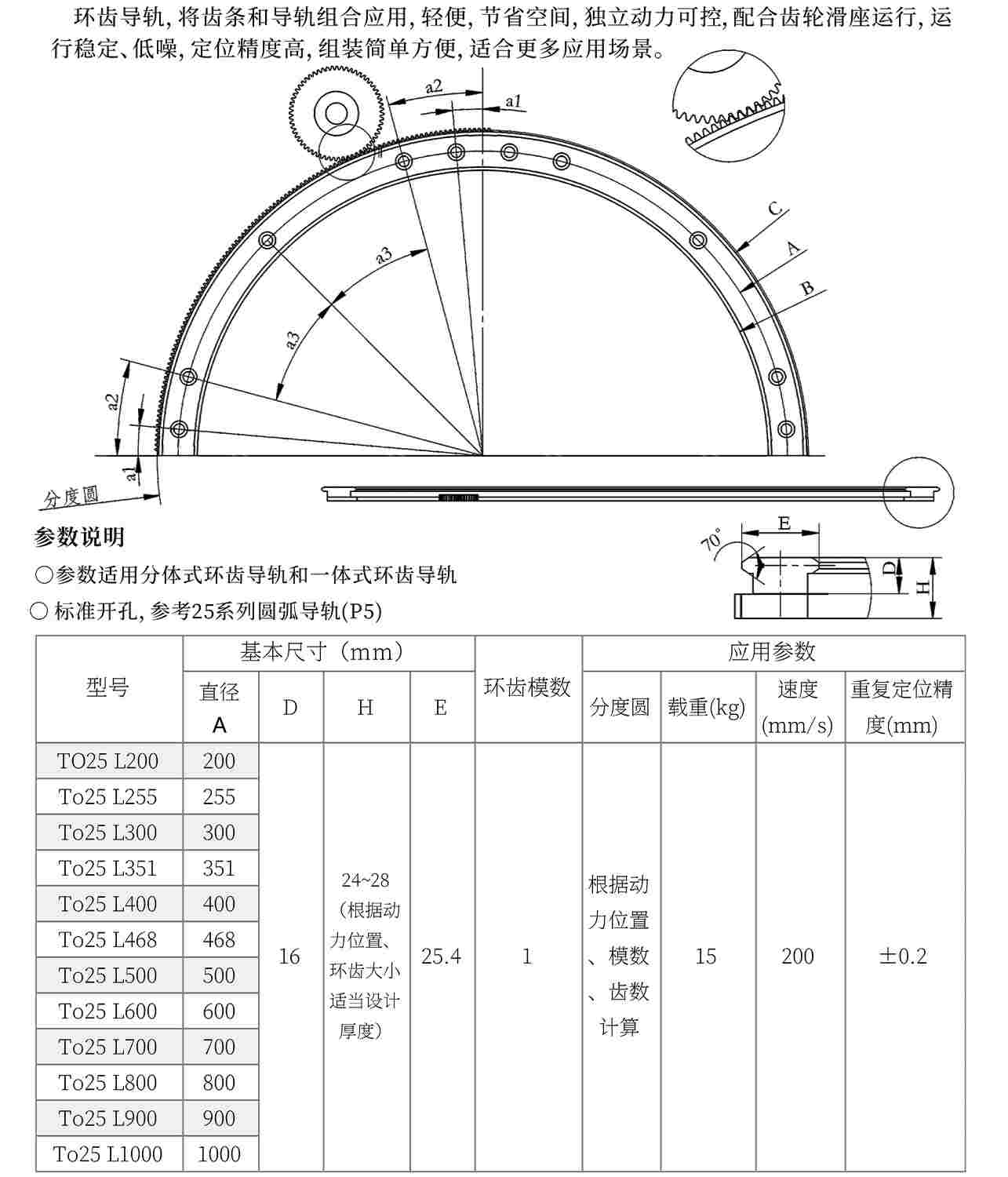

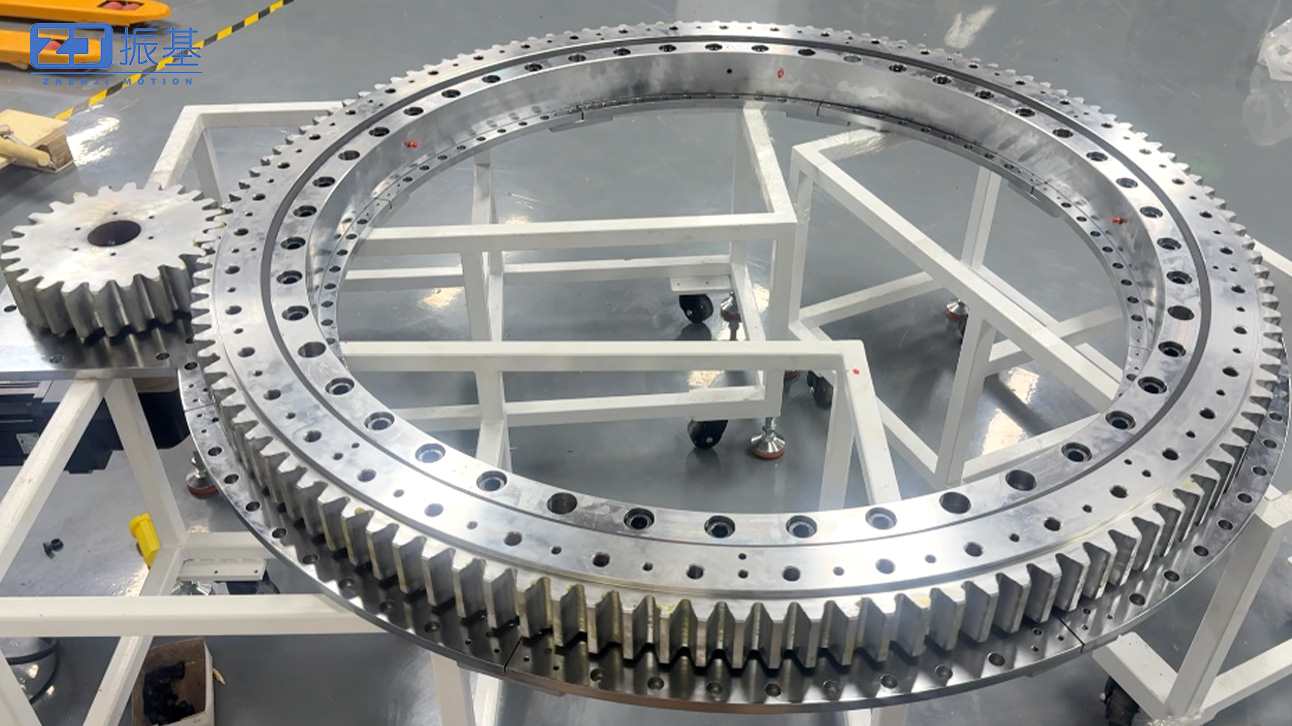

（1）带齿轨道本体（核心骨架）

• 采用轴承钢整体淬火 + 精密研磨，表面硬度 HRC58–62，耐磨抗疲劳

• 外圈集成精密模数齿条，直线 / 圆弧段无缝拼接，啮合间隙≤0.01mm

• 支持圆形 / 椭圆 / 矩形定制，直径 200mm–2m，工位数 1–24 个灵活配置

• 单导轨、单底板一体化设计，底板支撑，安装便捷，刚性更强

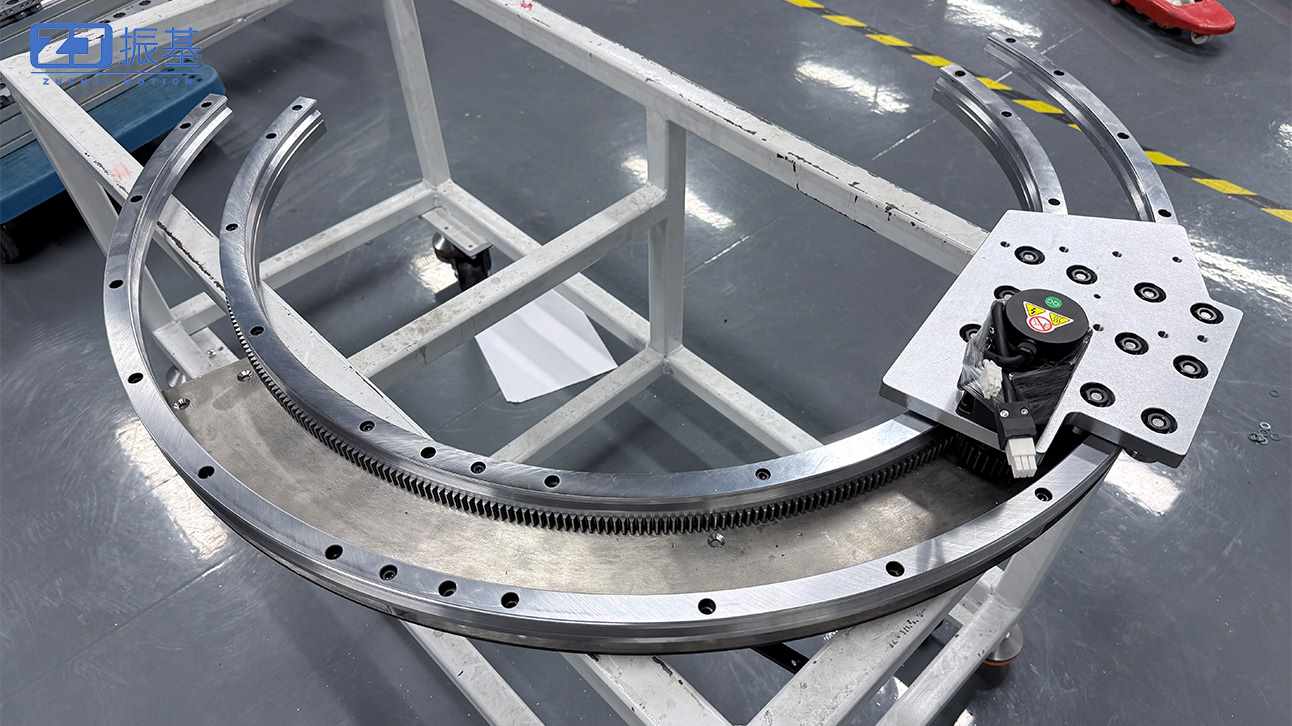

（2）承载滑座（移动平台）

• 高强度铝合金 + 淬硬钢滚轮，内置精密驱动齿轮，与轨道齿条直连啮合

• 四向等负荷设计，抗倾覆、抗冲击，适配偏载工况

• 标准化螺纹孔 + 定位槽，工装快换，换线时间≤20 分钟

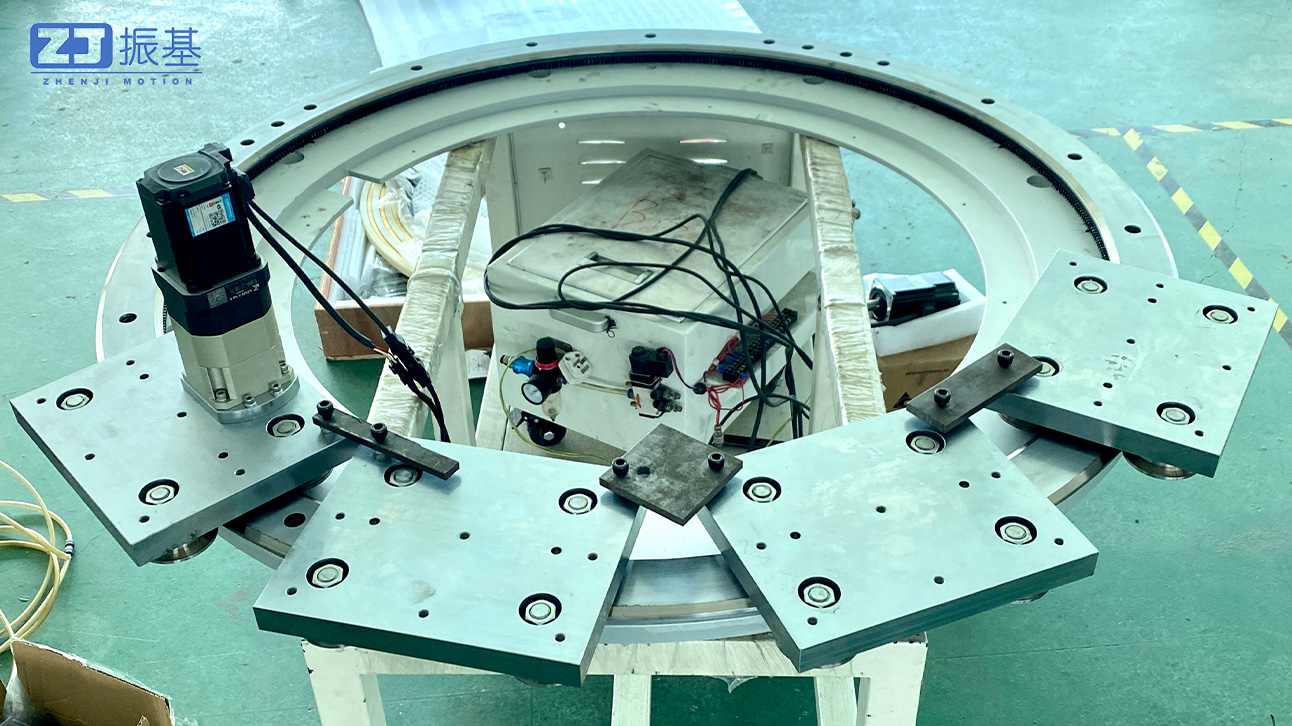

（3）驱动系统（动力心脏）

• 伺服电机 + 精密减速机 + 齿轮直驱，无中间传动损耗，动力传输效率≥95%

• 支持0.1–2.5m/s高速、≤1.5g高加速运行，节拍≤0.6s / 工位

• 可选双电机同步驱动，适配超长轨道、大负载场景

（4）定位与控制系统（智能大脑）

• 气动插销 + 伺服闭环双定位，工位驻停精度 **±0.01mm**，无需二次校准

• 支持多滑座同步 / 异步控制，与 PLC、机器人无缝集成

• 实时监控运行状态，故障预警，智能维护
