齿轮齿条驱动圆形环形导轨

产品定义

齿轮齿条驱动环形导轨是一套实现圆周运动与工件转运的系统，依靠齿条驱动机构带动滑座载体沿连续导向路径运行。 本款采用V50单轨结构，重复定位精度±0.05mm，负载范围0-150kg，最高运行速度3m/s；标准为圆形布局、单工位，底板型材支撑结构，水平安装；可选IP65防护等级，工作温度:20℃～120℃。 适合自动化装配、检测、测试、工件转运场景，可根据设备现场、车间实际空间调整轨道外形。

产品结构与工作原理

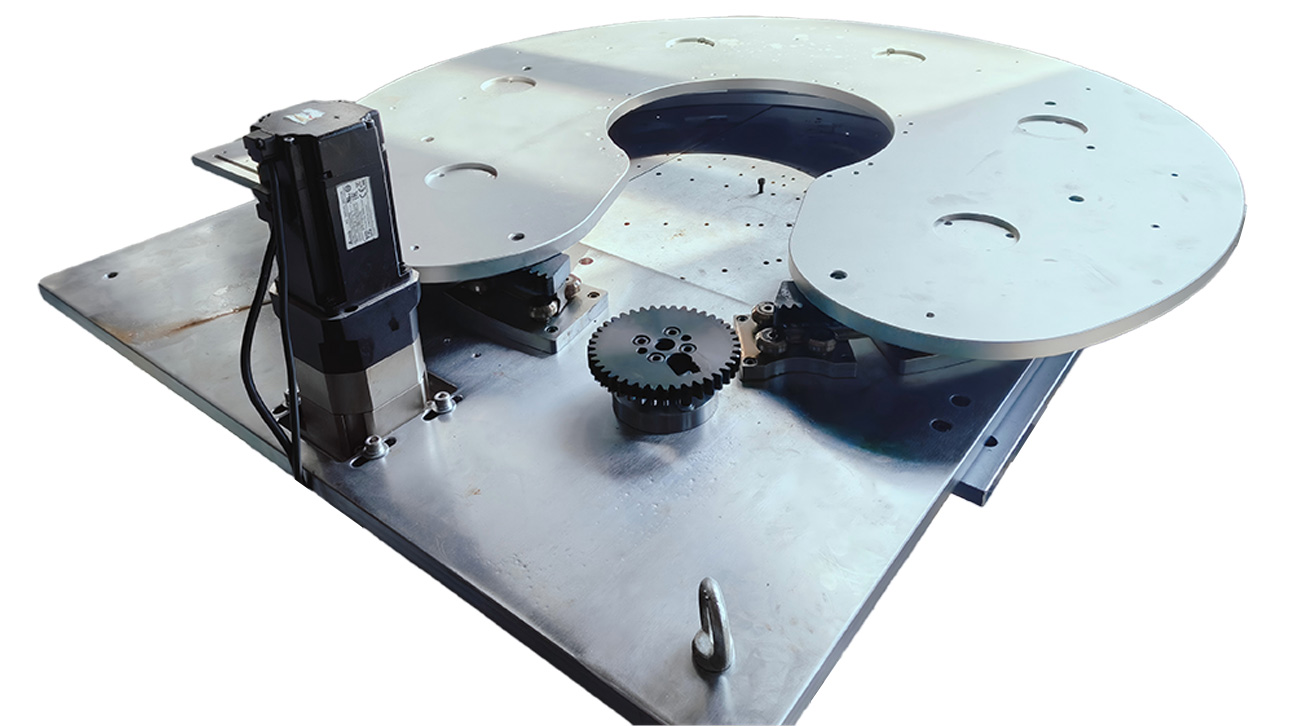

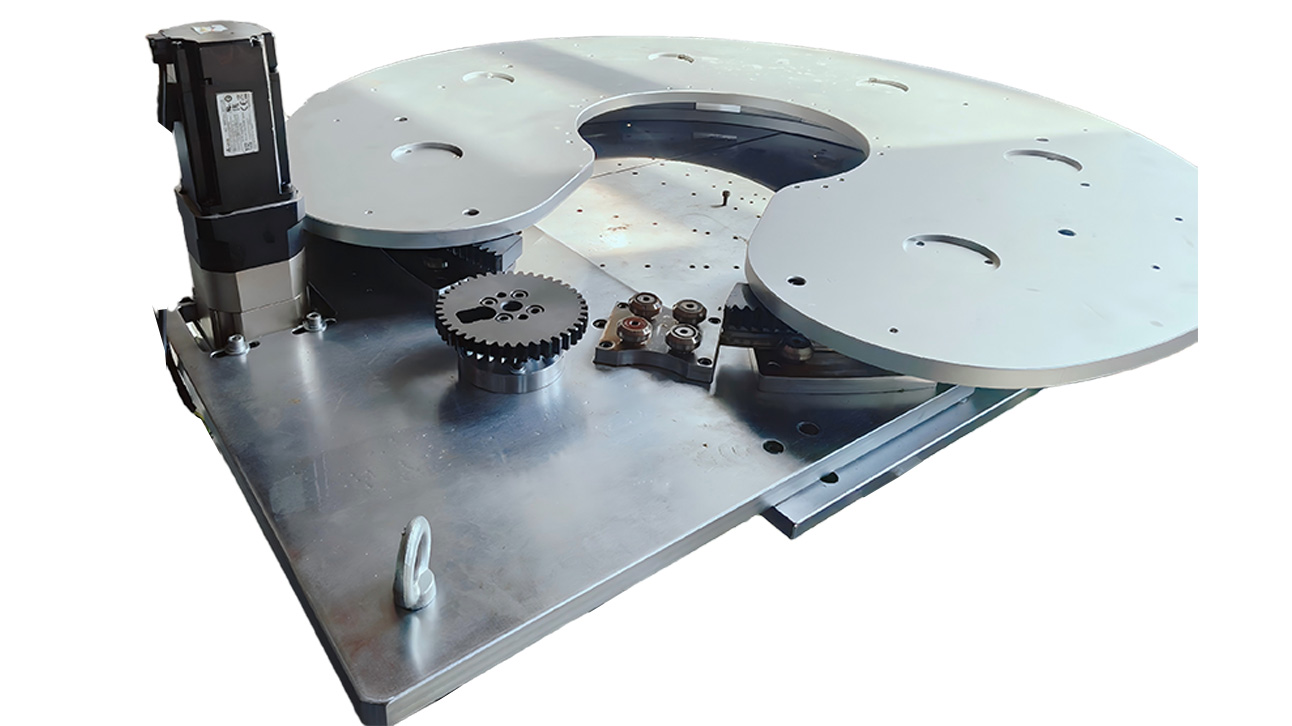

整套系统由V50单根导轨组成圆形路径；齿轮齿条传动机构相互啮合，驱动滑座载体沿着圆形轨道做可控的连续圆周运动。 标准配置采用底板型材支撑，水平安装。不同于直线输送机构，圆形轨道可以围绕自动化设备本体结构进行布局设计。

工程师选型时，需要把轨道外形、驱动方式、滑座运动形式、安装接口作为整套机械系统统筹设计；最终配置要结合工件负载、运行速度、工位排布、整机设备结构综合评估。

核心性能与定制参数

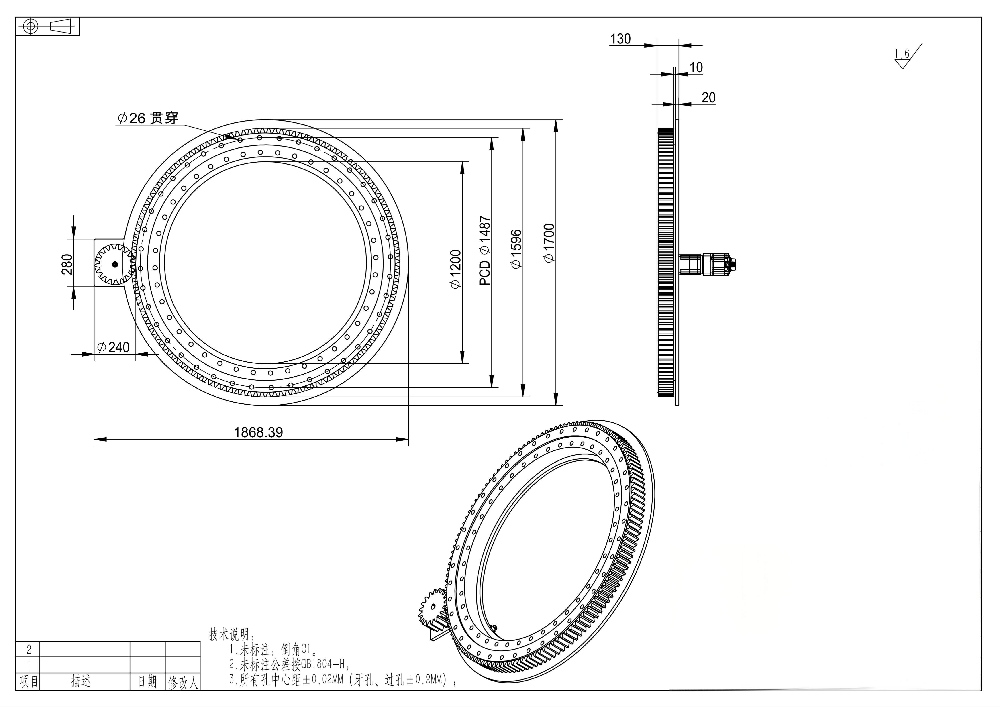

圆形轨道系统支持按照整机设备布局定制：圆弧段可做成90°、180°或者其他所需角度；标准直径500-1560mm，更大直径支持非标定制。 可根据车间占地、设备结构去适配轨道几何尺寸，无需强行让整机设备迁就固定标准轨道尺寸。

第三方设备集成注意事项：方案设计阶段确认机械安装接口、滑座载体结构、驱动布置、工位位置、传感器配置、控制系统要求，保障精密环形导轨可以和整套自动化设备协同工作。

应用场景

消费电子行业

可集成至装配、检测、测试等自动化工序，满足零部件、产品沿着设定圆形轨迹转运的需求。

新能源行业

新能源设备使用该环形导轨完成自动搬运、检测、装配、工序流转，圆形布局能够很好适配设备集成空间。

汽车零部件行业

汽车零部件装配与检测设备，可采用圆形导轨路径，在有限设备占地内排布多道工序；可定制轨道几何，适配不同设备机体结构。

交付与工程技术服务

振基科技承接齿轮齿条环形导轨定制项目，覆盖前期机械需求评估、工程设计到生产制造全流程。

询价需要提供：轨道直径、圆弧段角度、工件负载、运行速度、工位排布、安装方式、支撑结构、设备接口要求。工程团队据此输出匹配的齿轮齿条驱动环形导轨配置。

可提供免费技术支持，30分钟输出图纸，免费提供3D模型与方案设计，客户可在生产之前完成轨道布局校验。 非标几何尺寸项目，可完全按照客户现场设备空间做定制设计，不受固定圆形尺寸限制。

常见问答FAQ

Q1：这款圆形导轨是否可以定制不同圆弧角度？

A：可以。圆弧导轨段可配置90°、180°以及其他需求角度；标准直径500-1560mm，超出范围的大直径可以根据项目需求非标定制。

Q2：询价的时候工程师需要提供哪些资料？

A：需要提供轨道外形及直径、圆弧角度、工件负载、运行速度、工位排布、安装方式、支撑结构、设备接口要求。便于我方评估机械配置，输出对应的3D方案。
